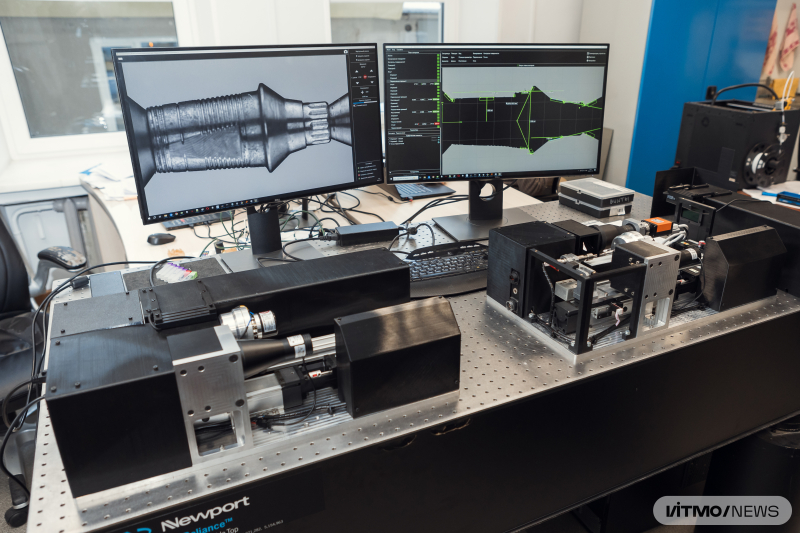

Назначение: прибор предназначен для оптического контроля геометрических параметров формы и качества механической обработки поверхности малогабаритных изделий из металла, керамики, твердых полимеров и других твердых и оптически непрозрачных материалов.



Прибор может эксплуатироваться в составе автоматизированных роботизированных производственных линий для контроля качества механической обработки серийно выпускаемой продукции, а также применяться в лабораториях технического контроля для входного контроля покупных изделий, контроля качества выпускаемой продукции, настройки параметров и режимов работы производственного оборудования.



Области применения: производство и контроль медицинских имплантатов, инструментальной оснастки, элементов двигательной и топливной аппаратуры, комплектующих для прецизионного приборостроения, аэрокосмической промышленности и др.



Состав прибора:

- блок базовый;

- программа контроля малогабаритных металлических изделий сложной формы «Микрометрон»;

- блок питания от сети 220 В;

- комплект кабелей.



Основные технические характеристики:

- диапазон измерения длины, мм: от 1 до 25;

- диапазон измерения диаметра, мм: от 1 до 15;

- предел допускаемой абсолютной погрешности измерений диаметра и длины, мкм: 5,0;

- среднеквадратическое отклонение последовательности повторяющихся измерений одного и того же диаметра или одной и той же длины, мкм, не более: 1,0;

- длительность контроля изделия с однократным базированием угла поворота, с, не более: 60;

- масса блока базового, кг, не более: 30;

- габаритные размеры блока базового, мм, не более: 650x300x200 (ВxШxГ);

- возможность синхронизации с внешним оборудованием посредством электрических сигналов.
